圆缺孔板流量计
发布时间:2021-03-22 14:24:56人气:4899
![圆缺孔板流量计 圆缺孔板流量计](picture/202103/20212422-0224561.jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-201210160625149.jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-201210160231459.jpg)

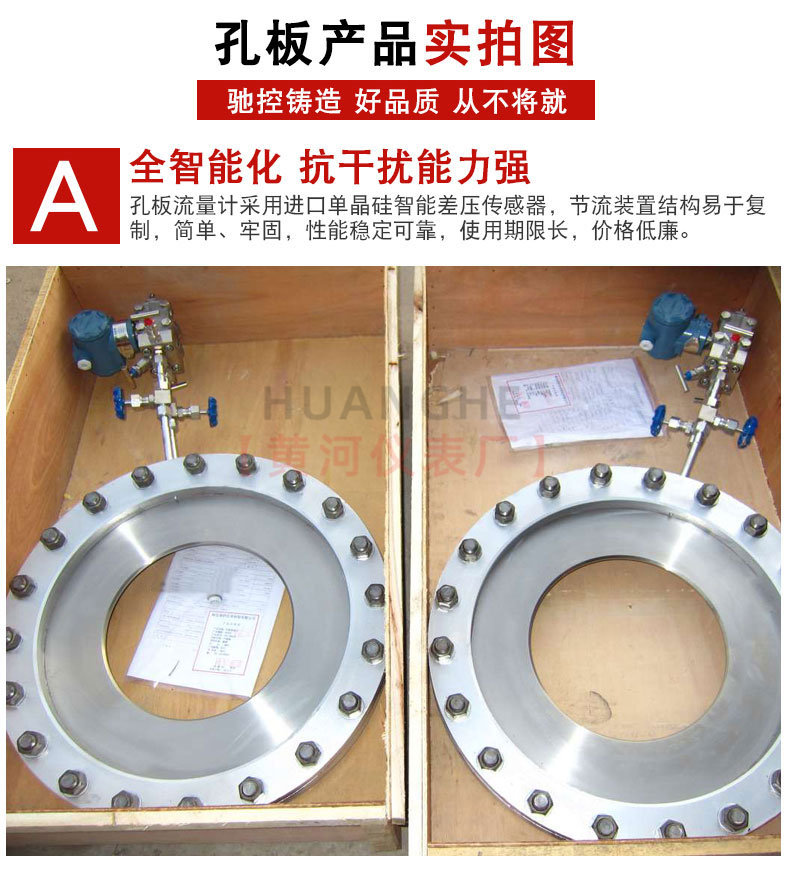

![](/product/images/KB1(3).jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-201210160330493.jpg)
![](/product/images/KB2(3).jpg)

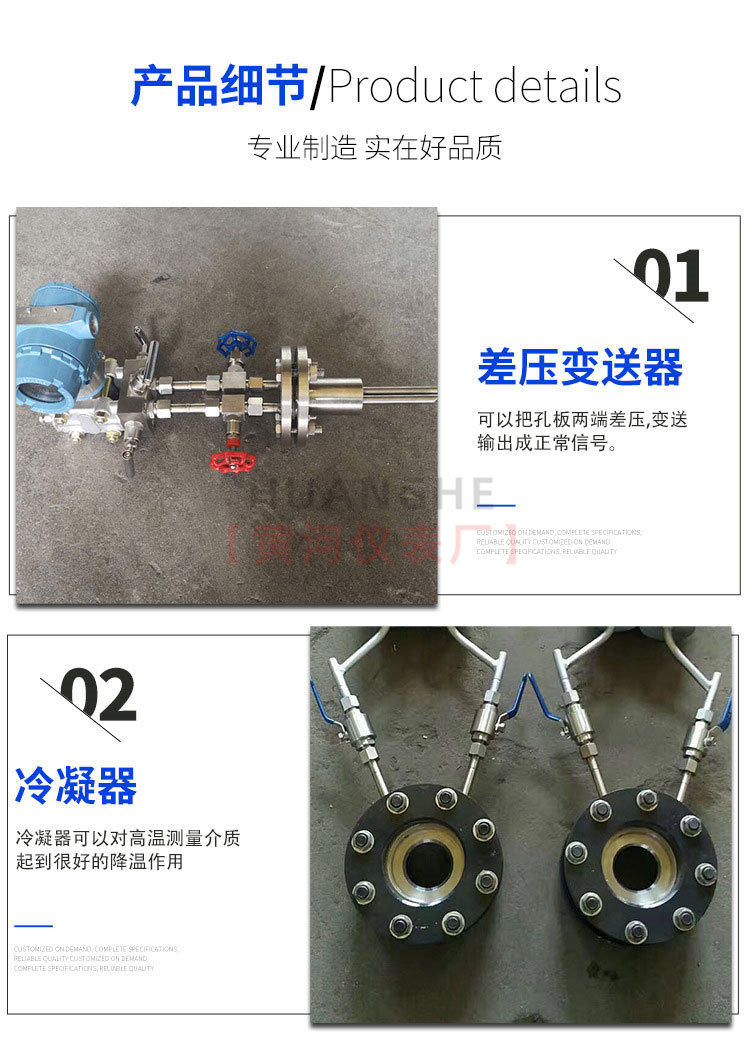

![](http://www.mcqnet.com/uploads/allimg/201210/1-201210160344253.jpg)
![](/product/images/KB3(4).jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-20121016035J48.jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-201210160402605.jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-20121016040R48.jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-201210160415918.jpg)

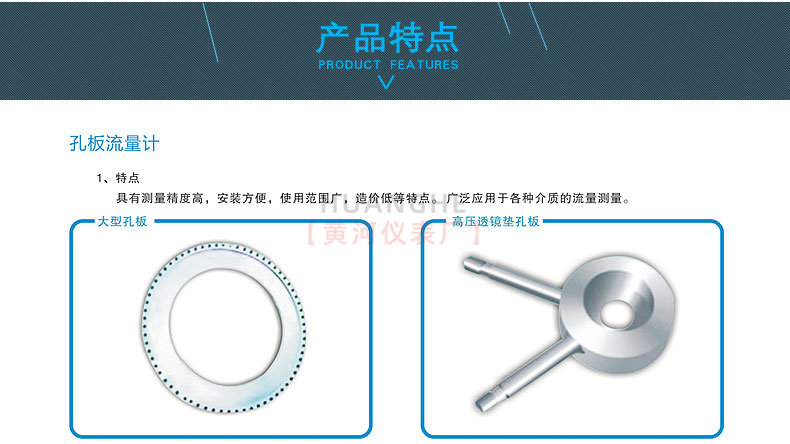

![](/product/images/X1KB(6).jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-20121016042O56.jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-20121016043G64.jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-201210160445421.jpg)
![](/product/images/KBWQ(4).jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-201210160500959.jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-201210160510I2.jpg)
![](http://www.mcqnet.com/uploads/allimg/201210/1-201210160520933.jpg)
圆缺孔板流量计的开孔是圆的一部分(圆缺部分),这个圆的直径是管道直径的98%,开孔的圆弧部分的圆心应*地定位,使之与管道同心,这样可保证开孔不会被管道及两端的垫片或由于管道偏心而发生遮盖。

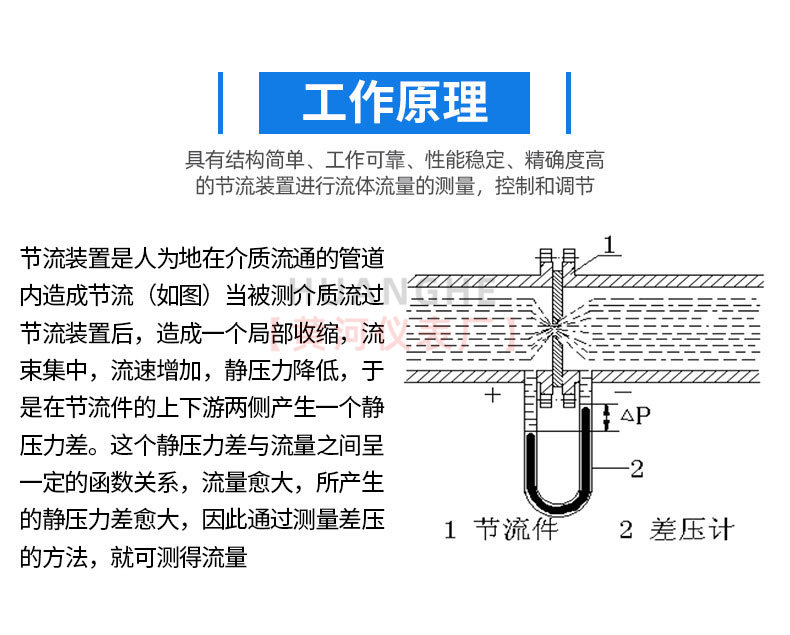

测量原理:
圆缺孔板流量计是在标准孔板的基础上研发的节流式流量传感器。由于它采用环形通道式结构,使各种脏腑介质通过孔板与管道之间环缝间轻松通过。因此圆缺孔板流量计*应用于脏污介质的流量测量。
—分别为质量流量(㎏/s)和体积流量(m3/s);
—流出系数 ;
—可膨胀性系数;
—节流件开孔直径,m;
—直径比,
—管道内径,m;
—被测流体密度,㎏/m;
—差压,Pa;
产品特点:
1.含有固体微粒的液体或含有液滴的气体易于从节流件的环隙通过,不会发生积累。
2.适合脏污流体、腐蚀性流体的测量。
3.无需长直管段,可在恶劣的管道条件下工作
4.适用于饱和蒸汽、压缩空气、煤气、燃炉废气、冷却水、冷凝液和各种腐蚀性化工溶液以及各种流体介质的测量。
5.压力损失小,功耗低,所需直管段短。
6.在恶劣条件下流出系数稳定,精度,可靠性。
技术参数:
1.公称通径: 50 mm~3600 mm
2.工作温度: -200℃~+530℃
3.公称压力:- 0.1 MPa~42 MPa
4.雷诺数(ReD)范围: 普通型 4×103~1×107
5.*度:±0.5%、 ±1.0% 、±2.0%
6.参照标准:GB/T2624-2006、JJG640-94及流量测量节流装置设计手册
7.连接方式:法兰连接、 焊接连接
